Dachówka ceramiczna MELODIE

MELODIE

Dachówka esówka w optymalnym formacie.

  • Format dachówki ok. 255 x 440 mm umożliwia zastosowanie jej na dachach o różnej bryle architektonicznej.
  • Szeroki zakres tolerancji przesuwu na zamkach górnych wynoszący aż 35 mm umożliwia szczelny i precyzyjny montaż.
  • Zaawansowana konstrukcja zamków pozwala skutecznie odprowadzać wodę z połaci o nachyleniu już od 10°.
  • Specjalnie zaprojektowane ożebrowanie spodnie zwiększa wytrzymałość dachówki. Pomaga w odprowadzaniu wody kondensacyjnej, która może tworzyć się pod powierzchnią dachu.

Możliwość połączenia dachówki ze zintegrowanym system fotowoltaicznym VARIO. Sprawdź więcej informacji.

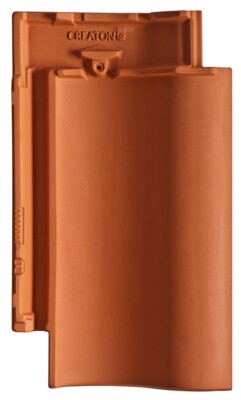

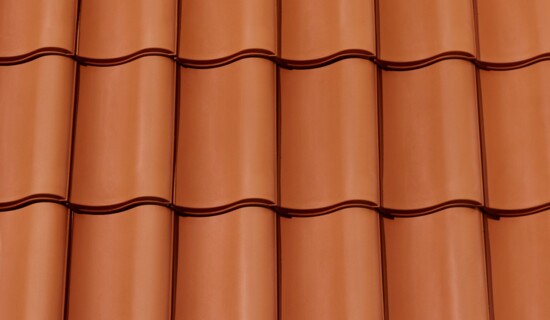

Naturalna czerwień
Naturalna czerwień
NUANCE Miedziana angobowana
NUANCE Miedziana angobowana
NUANCE W kolorze łupka angobowana
NUANCE W kolorze łupka angobowana
NUANCE Antracytowy angobowany
NUANCE Antracytowy angobowany
FINESSE Czarna glazurowana
FINESSE Czarna glazurowana

Ceramiczna MELODIE to elegancka dachówka esówka o wymiarach 225 x 440 mm. Wygodny podczas montażu format oraz tolerancja przesuwu na zamkach górnych wynosząca aż 35 mm zapewniają minimalne zużycie ok. 13,7 szt./m² dachu. Umożliwia to uzyskanie na połaci płaszczyzny o atrakcyjnej, wyrazistej strukturze. Taka ilość dachówek na m² zapewnia wspaniały efekt gry światła i cienia, szczególnie podczas słonecznych dni.

MELODIE jest również idealna na dachy o skomplikowanej architekturze. Szczególnie na te, w przypadku których, montaż produktów w większym formacie generowałby duże straty materiału podczas częstego docinania pojedynczych sztuk dachówki. Szczelne zamki umożliwiają zastosowanie MELODIE przy małym kącie nachylenia dachu. Doskonałe odprowadzanie wody z połaci zostaje zapewnione już przy nachyleniu wynoszącym tylko 10°. Przy takim kącie nachylenia zalecane jest użycie odpowiedniej membrany marki CREATON.

Gwarancja

Na dachówki ceramiczne CREATON udzielamy do 50 lat gwarancji

* Zgodnie z Ogólnymi Warunkami Gwarancji dla dachówek ceramicznych CREATON

Udzielamy do 50 lat gwarancji (licząc od dnia zakupu) zgodnie z Ogólnymi Warunkami Gwarancji dla dachówek ceramicznych CREATON.

Broszura produktowa

Katalog produktów

Dane techniczne

Wymiary (ok.)255 x 440 mm
Szerokość krycia min. (ok.)208 mm
Szerokość krycia śred. (ok.)209 mm
Szerokość krycia maks. (ok.)210 mm
Rozstaw łat min. (ok.)314 mm
Rozstaw łat śred. (ok.)330 mm
Rozstaw łat maks. (ok.)347 mm
Zużycie min. (ok.)13.7 szt./m²
Zużycie śred. (ok.)14.5 szt./m²
Zużycie maks. (ok.)15.3 szt./m²
Waga (ok.)3.3 kg/szt.
Waga na m² (ok.)47.9 kg/m²
Waga palety (ok.)819 kg
Minipakiet6 szt.
Szt./paleta240 szt.

obszary zastosowania

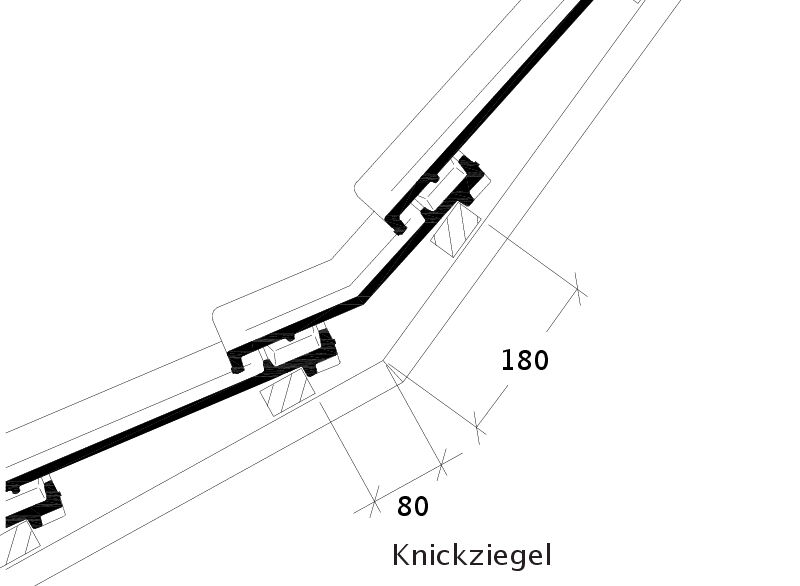

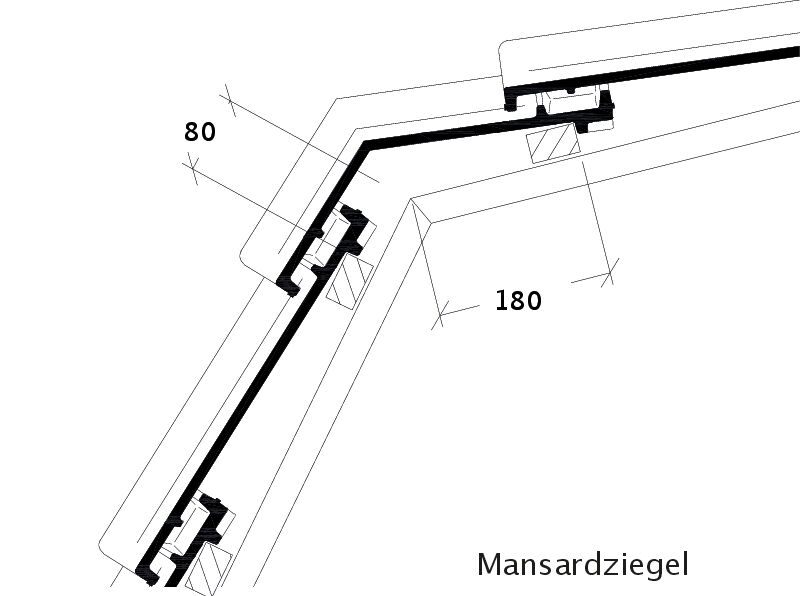

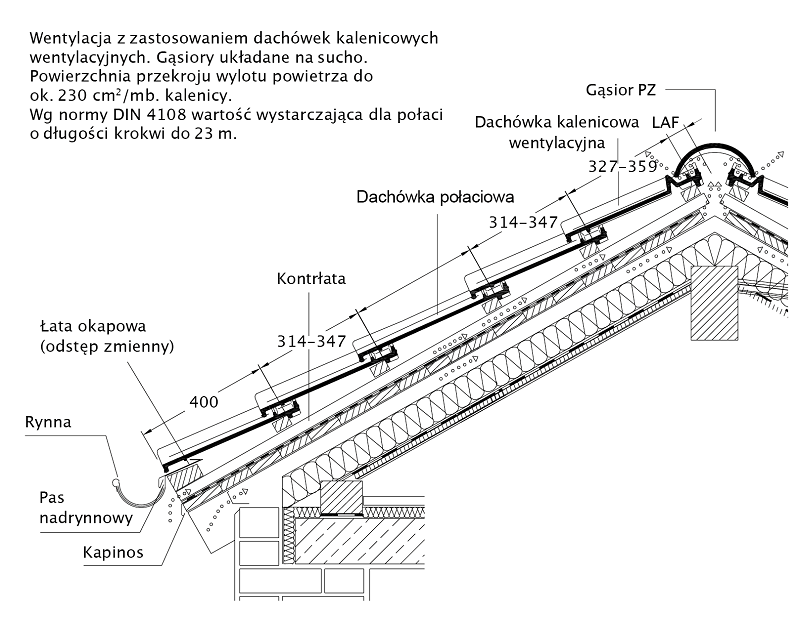

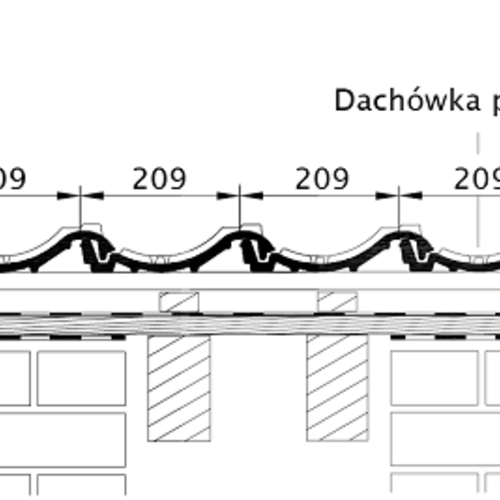

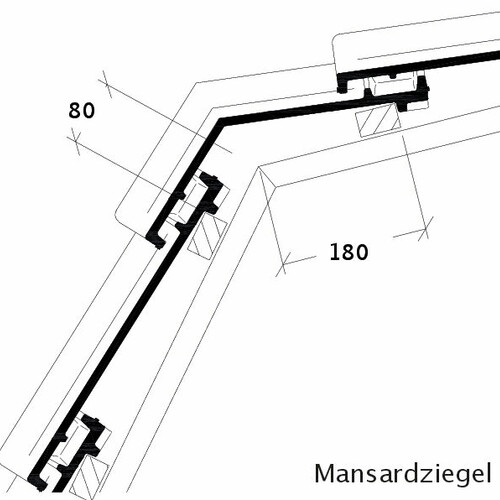

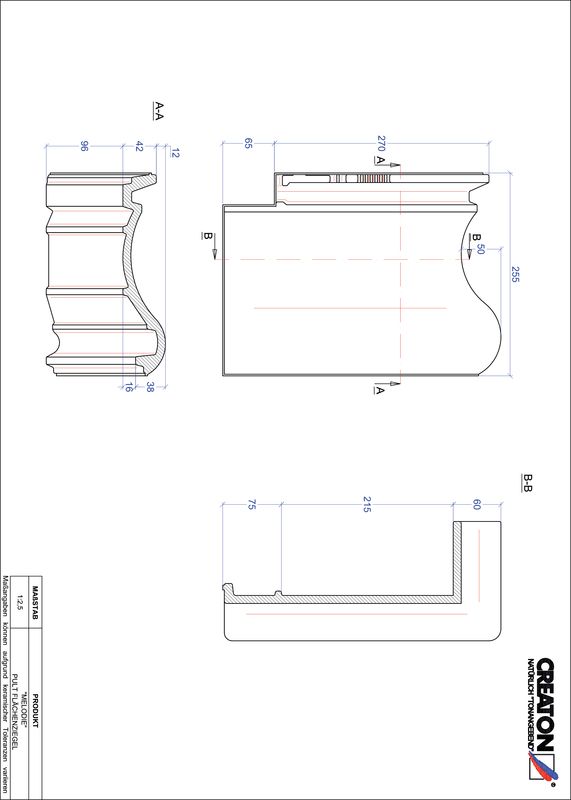

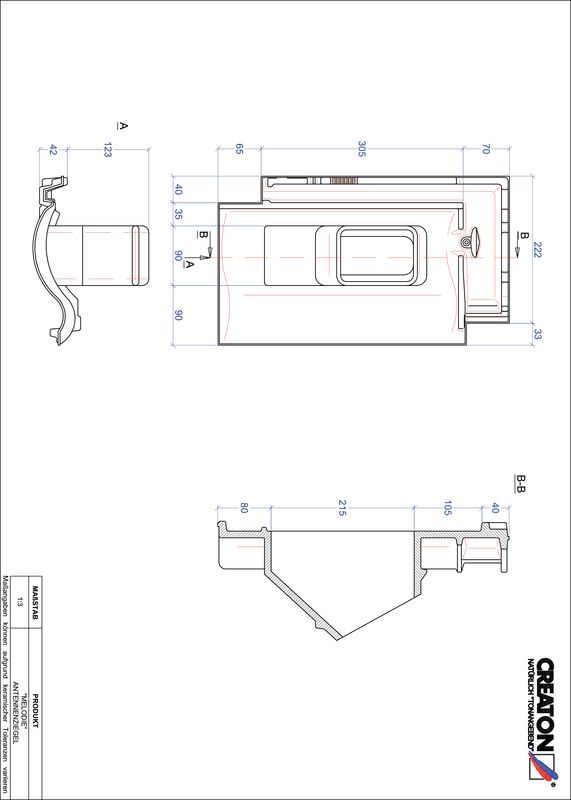

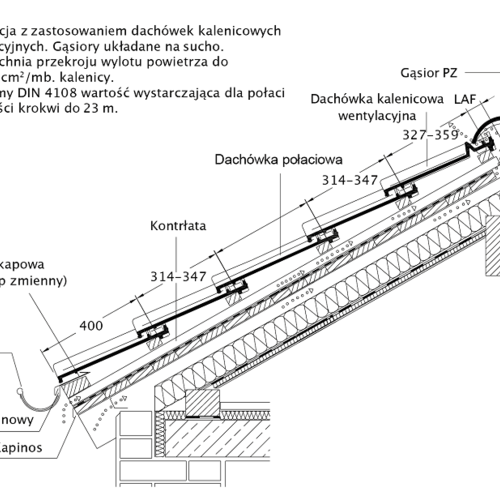

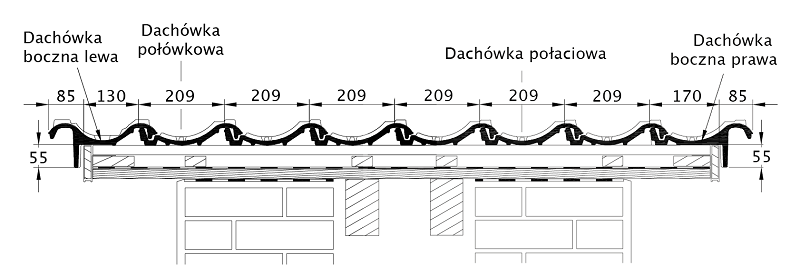

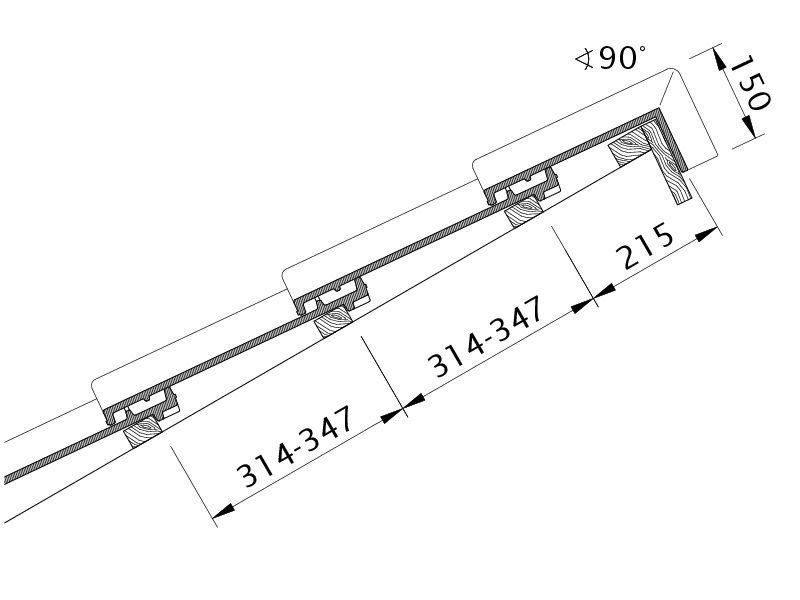

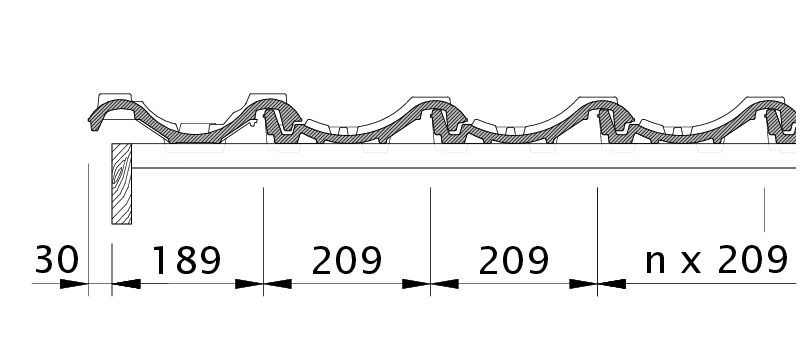

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



Nachylenie dachu - dla Polski

  • standardowe nachylenie dachu 22°
  • z membraną dachową na zakład ≥ 16°
  • z membraną dachową zgrzewaną/klejoną ≥ 14°
  • z wodoszczelną konstrukcją dachu ≥ 12°
  • z wodoodpornym podkładem ≥ 10°

LAF/FLA wartości

Wartości LAF/FLA w mm dla łat o wymiarach 30x50 mm

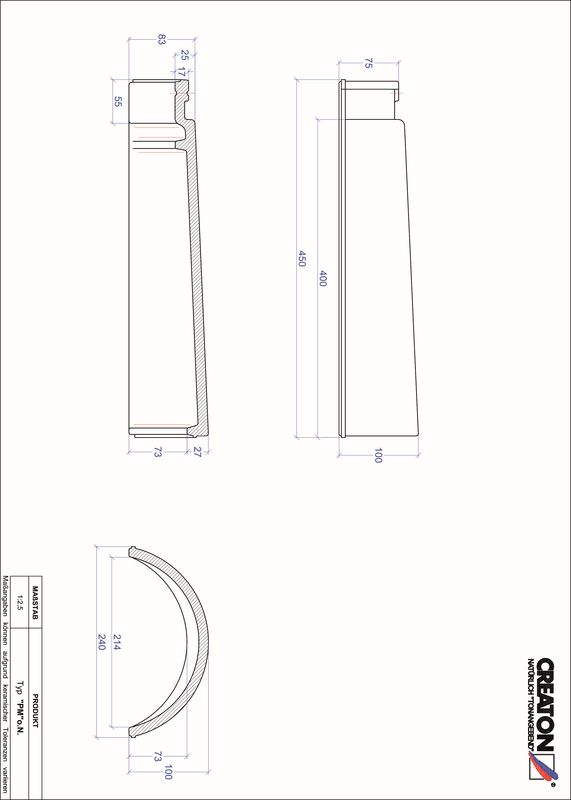

Zapotrzebowanie na gąsiory (ok.)DN10°15°20°25°30°35°40°45°50°55°60°

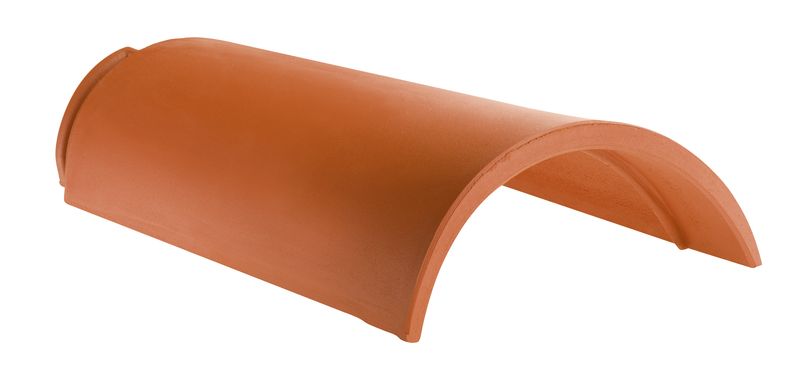

PMoN 2.8 szt./mLAF5050454030201515151010
PMoN 2.8 szt./mFLA11511510510095908075757070
PZ 2.5 szt./mLAF6565656060605050454040
PZ 2.5 szt./mFLA11011010510090858070656050
Wartości LAF/FLA w mm dla łat o wymiarach 40x60 mm
Zapotrzebowanie na gąsiory (ok.)DN10°15°20°25°30°35°40°45°50°55°60°
PMoN 2.8 szt./mLAF505045352515101010
PMoN 2.8 szt./mFLA125125115110105100908580
PZ 2.5 szt./mLAF6565655555554540302525
PZ 2.5 szt./mFLA120120115110100959080757060
Wartości LAF/FLA w mm dla łat o wymiarach 50x50 mm
Zapotrzebowanie na gąsiory (ok.)DN10°15°20°25°30°35°40°45°50°55°60°
PMoN 2.8 szt./mLAF454540302050
PMoN 2.8 szt./mFLA135135125120115115105
PZ 2.5 szt./mLAF6060605050453530201510
PZ 2.5 szt./mFLA13013012512011011010595959090

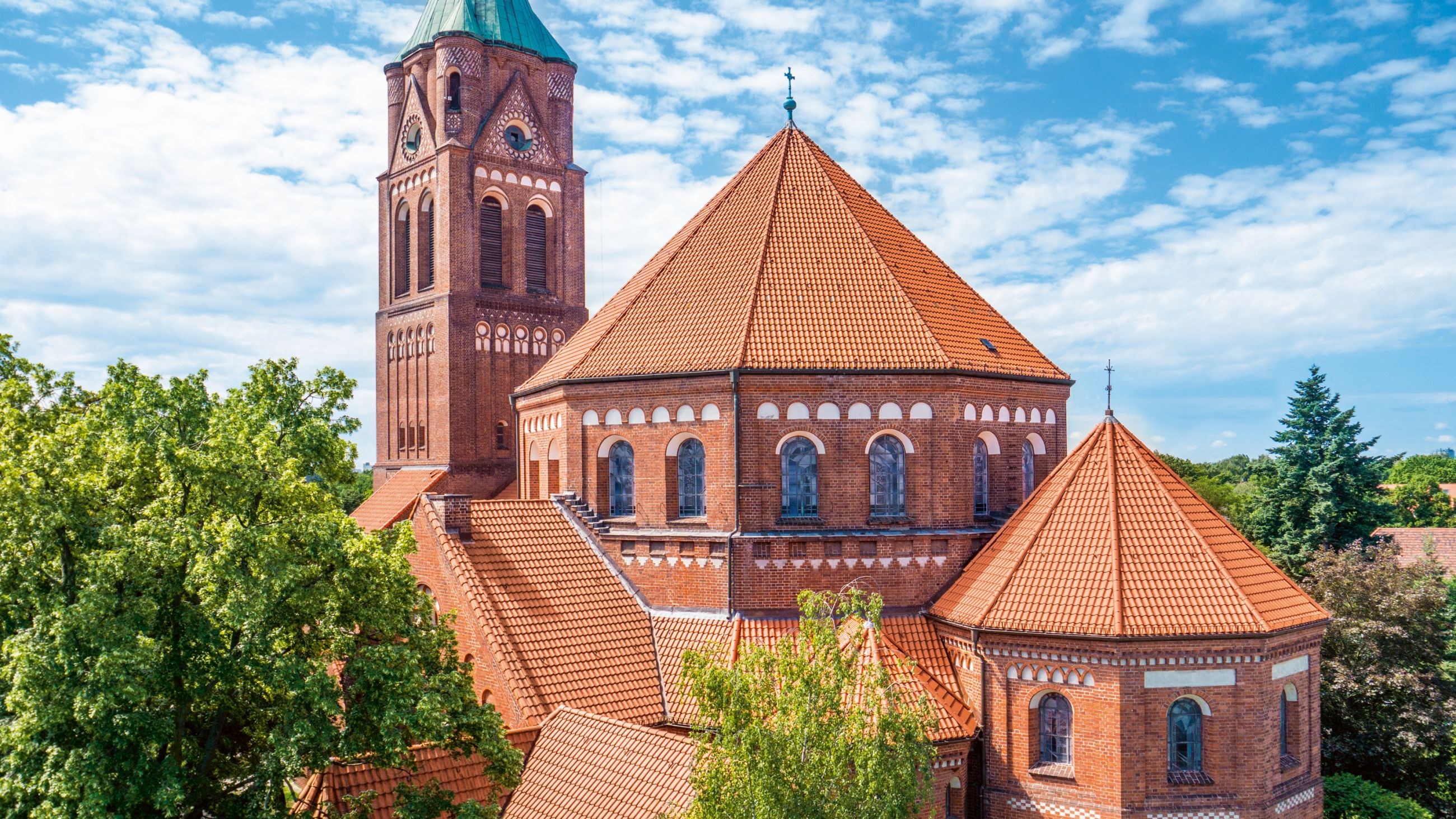

Referencje

Zobacz galerię dachów wykonanych z wykorzystaniem dachówki ceramicznej MELODIE i zainspiruj się!

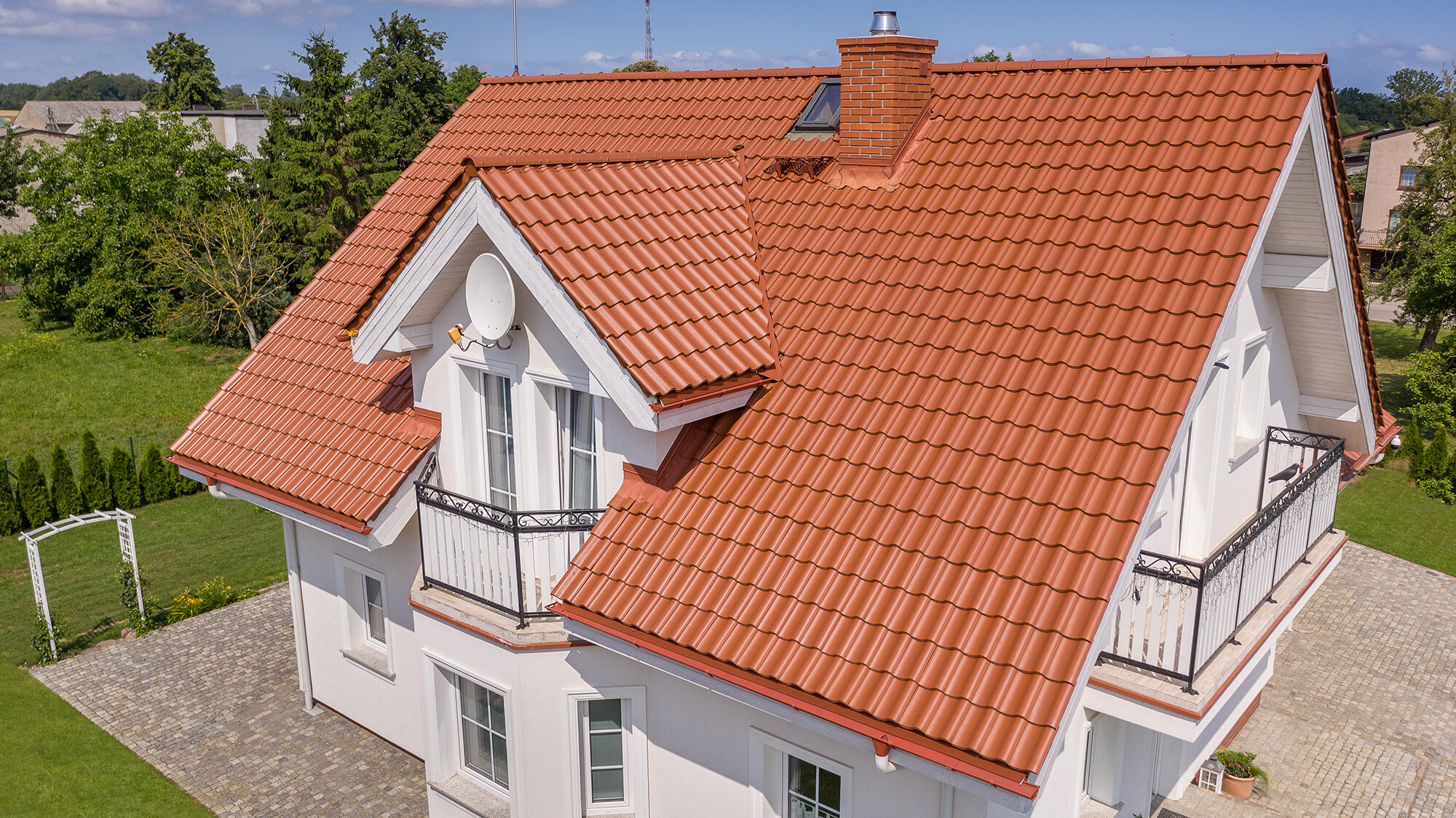

Realizacja - Dachówka ceramiczna (esówka) CREATON MELODIE NUANCE miedziana angobowana
