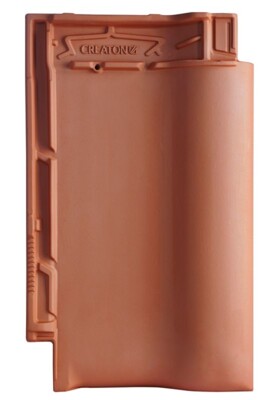

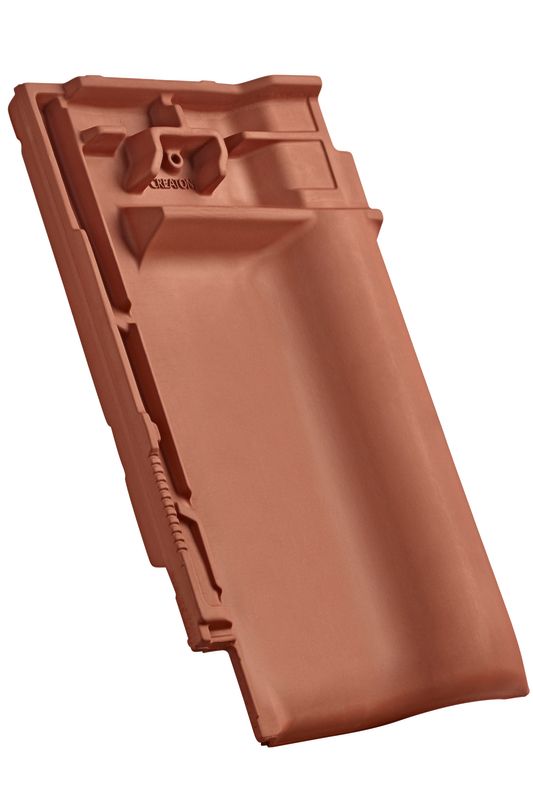

Dachówka ceramiczna MZ3

MZ3

Klasyczna dachówka w uniwersalnym formacie.

  • Format dachówki ok. 268 x 442 mm umożliwia zastosowanie jej na dachach o różnej bryle architektonicznej.
  • Zakres tolerancji przesuwu na zamkach górnych wynoszący aż 28 mm umożliwia szczelny i precyzyjny montaż.
  • Zaawansowana konstrukcja zamków pozwala skutecznie odprowadzać wodę z połaci o nachyleniu już od 10°.
  • Specjalnie zaprojektowane ożebrowanie spodnie zwiększa wytrzymałość dachówki. Pomaga w odprowadzaniu wody kondensacyjnej, która może tworzyć się pod powierzchnią dachu.

Możliwość połączenia dachówki ze zintegrowanym system fotowoltaicznym VARIO. Sprawdź więcej informacji.

Naturalna czerwień
Naturalna czerwień
NUANCE Miedziana angobowana
NUANCE Miedziana angobowana
NUANCE Ciemnobrązowa angobowana
NUANCE Ciemnobrązowa angobowana

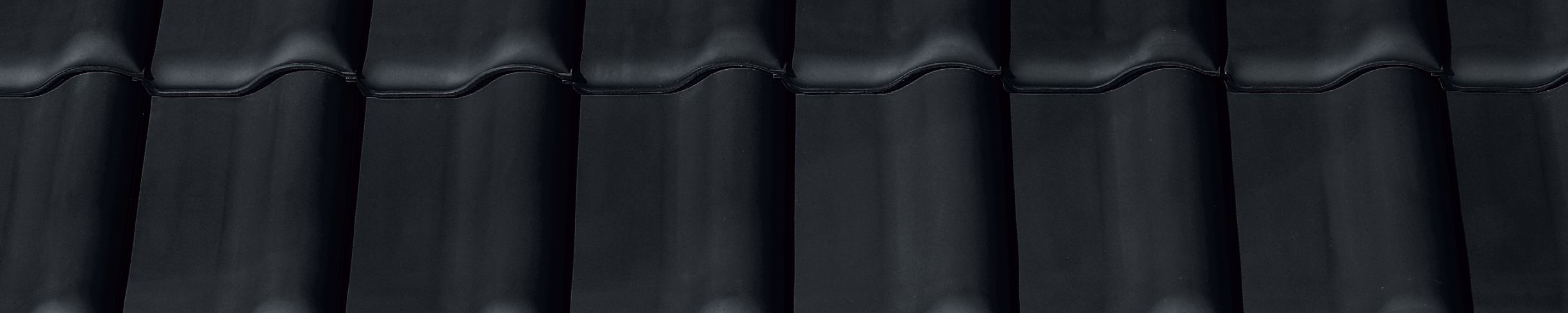

NUANCE Czarny matowy angobowany
NUANCE Czarny matowy angobowany
FINESSE Czerwień winna glazurowana
FINESSE Czerwień winna glazurowana
FINESSE Czarna glazurowana
FINESSE Czarna glazurowana

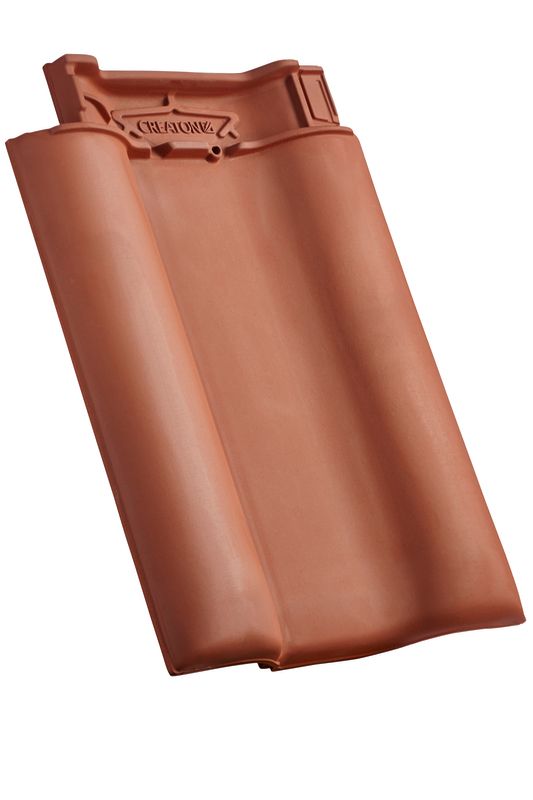

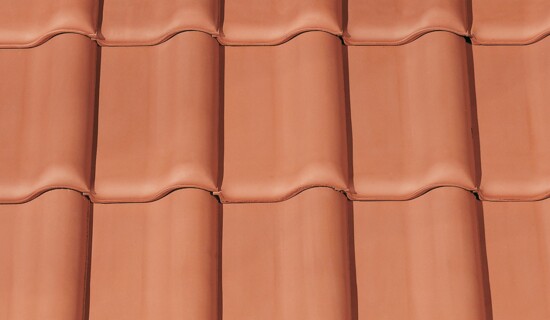

Dachówka ceramiczna MZ3 jest holenderką płaską o wymiarach ok. 268 x 442 mm. Wygodny podczas montażu format oraz tolerancja przesuwu na zamkach górnych wynosząca aż 28 mm zapewniają minimalne zużycie ok. 12,6 szt./m² dachu. Umożliwia to uzyskanie na połaci płaszczyzny o atrakcyjnej, wyrazistej strukturze.

MZ3 jest idealna na dachy o skomplikowanej architekturze. Szczególnie na te, w przypadku których, montaż rozwiązań w większym formacie generowałby duże straty materiału podczas częstego docinania pojedynczych sztuk dachówki. Doskonałe odprowadzanie wody z połaci dzięki szczelnym zamkom zostaje zapewnione już przy nachyleniu dachu wynoszącym tylko 10°. Przy takim kącie zalecane jest użycie odpowiedniej membrany marki CREATON.

Gwarancja


Udzielamy do 50 lat gwarancji (licząc od dnia zakupu) zgodnie z Ogólnymi Warunkami Gwarancji dla dachówek ceramicznych CREATON.


Na dachówki ceramiczne CREATON udzielamy do 50 lat gwarancji

* Zgodnie z Ogólnymi Warunkami Gwarancji dla dachówek ceramicznych CREATON

Dane techniczne

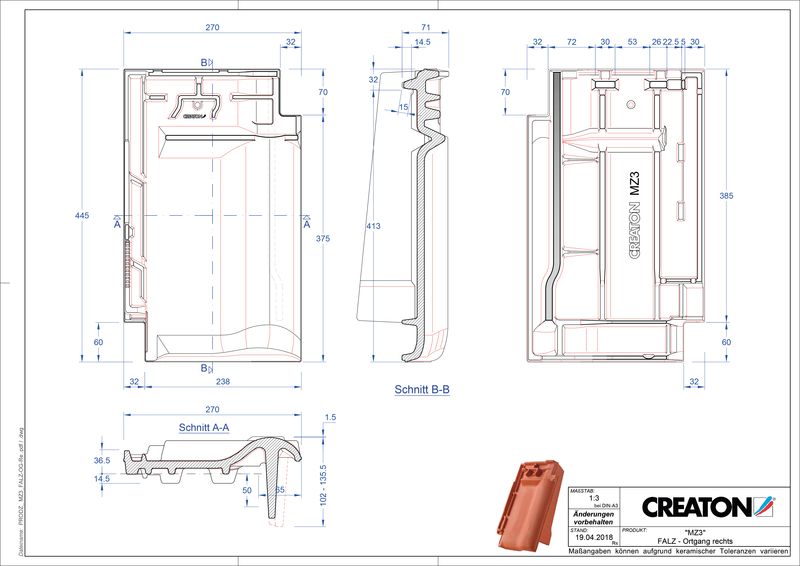

Wymiary (ok.)268 x 442 mm

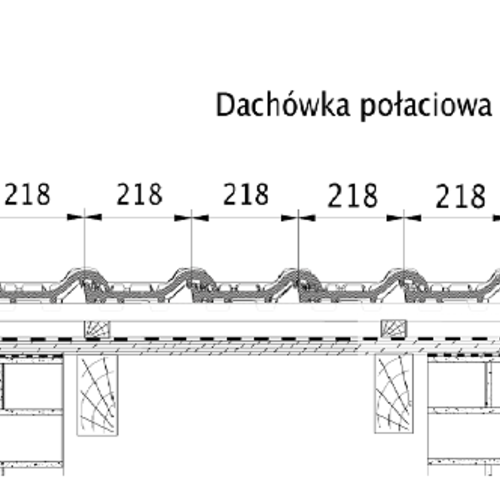

Szerokość krycia min. (ok.)216 mm
Szerokość krycia śred. (ok.)218 mm
Szerokość krycia maks. (ok.)220 mm

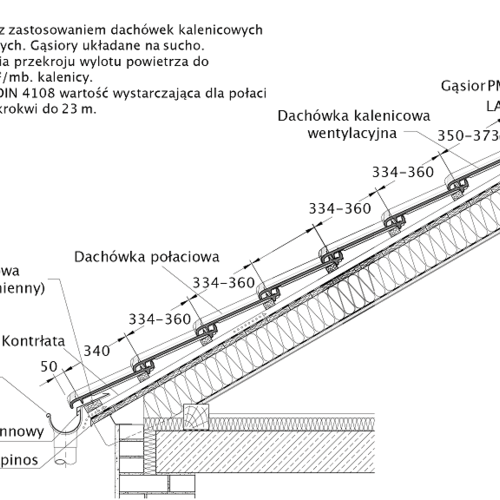

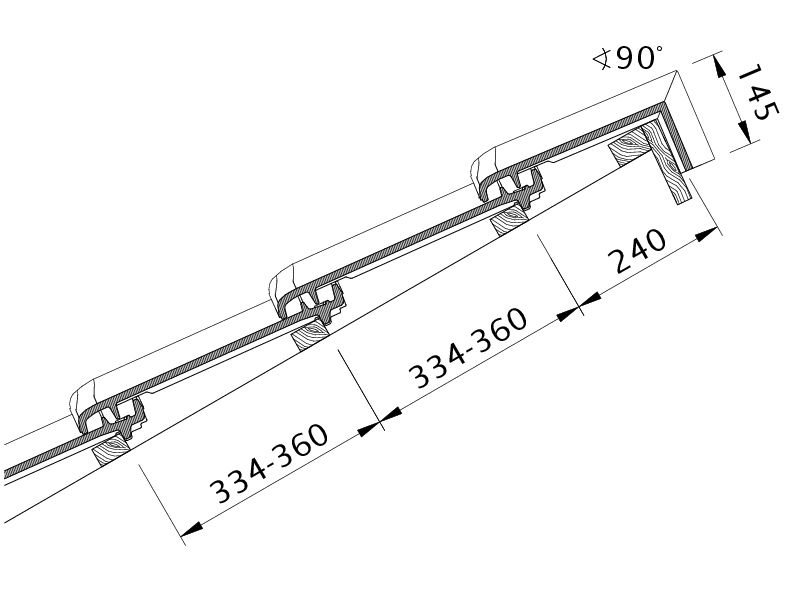

Rozstaw łat min. (ok.)334 mm
Rozstaw łat śred. (ok.)345 mm
Rozstaw łat maks. (ok.)360 mm
Zużycie min. (ok.)12.6 szt./m²
Zużycie śred. (ok.)13.3 szt./m²
Zużycie maks. (ok.)13.9 szt./m²
Waga (ok.)3.6 kg/szt.
Waga na m² (ok.)47.9 kg/m²
Waga palety (ok.)889 kg
Minipakiet5 szt.
Szt./paleta240 szt.

obszary zastosowania

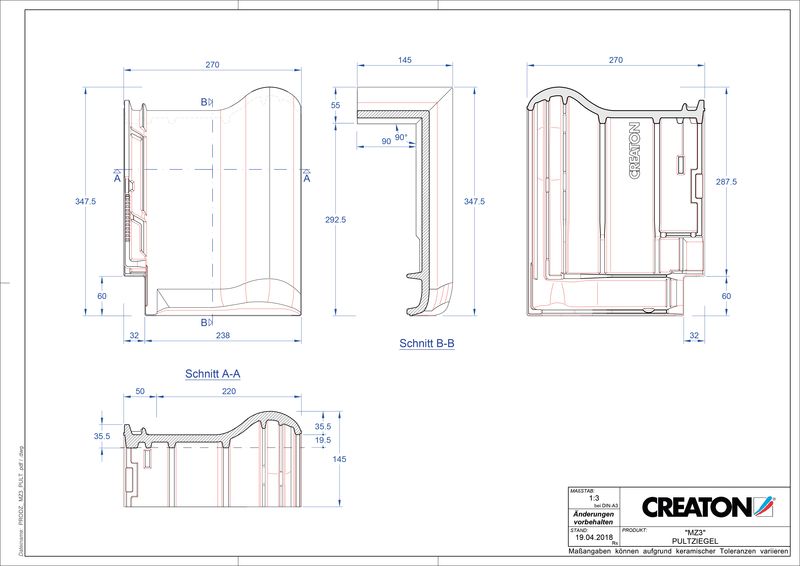

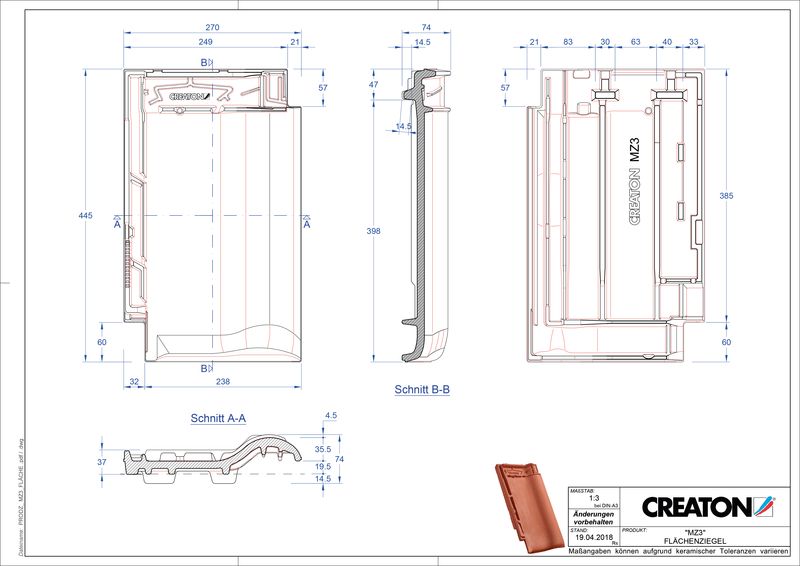

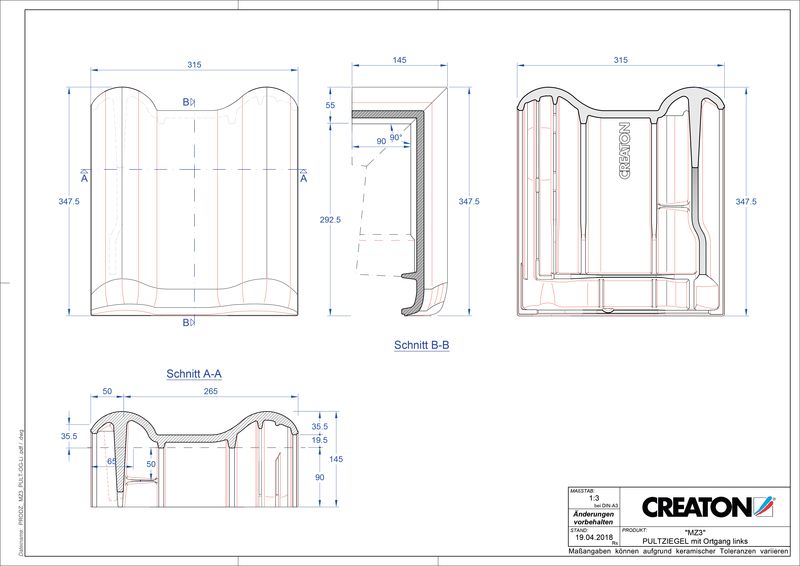

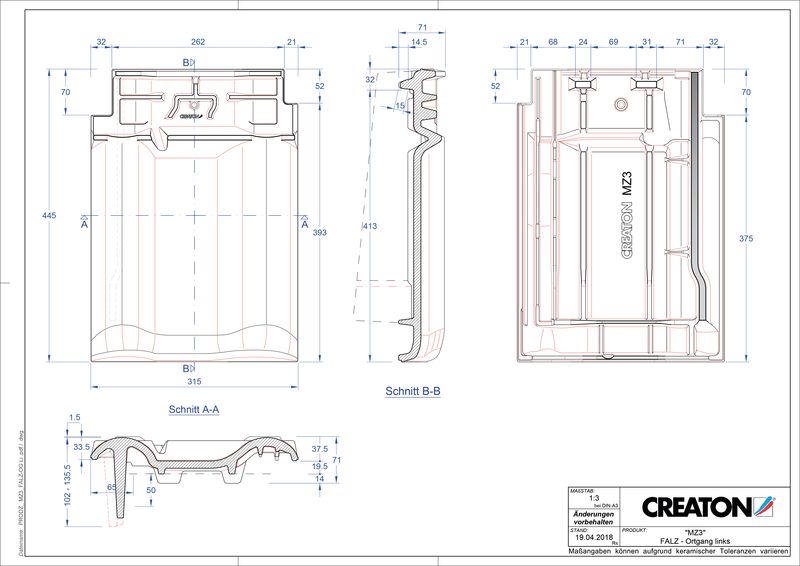

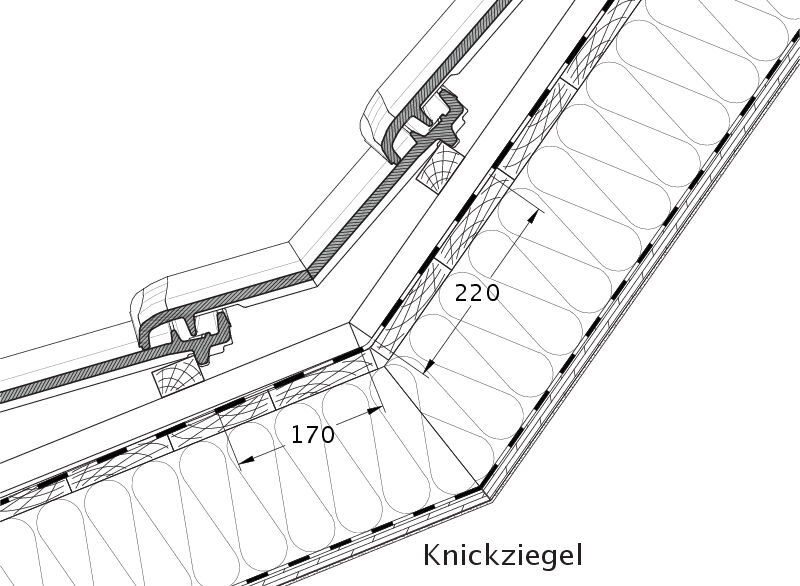

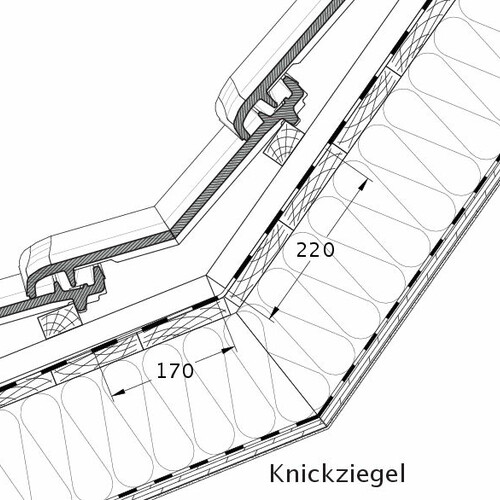

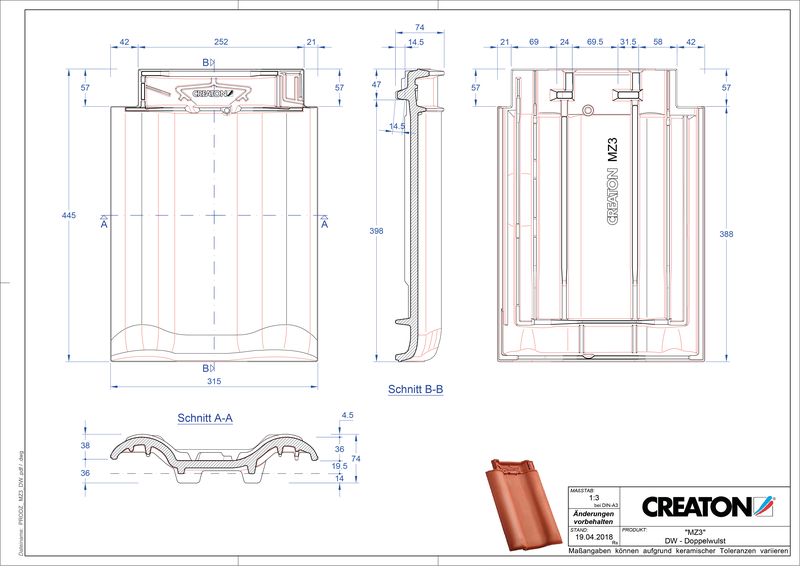

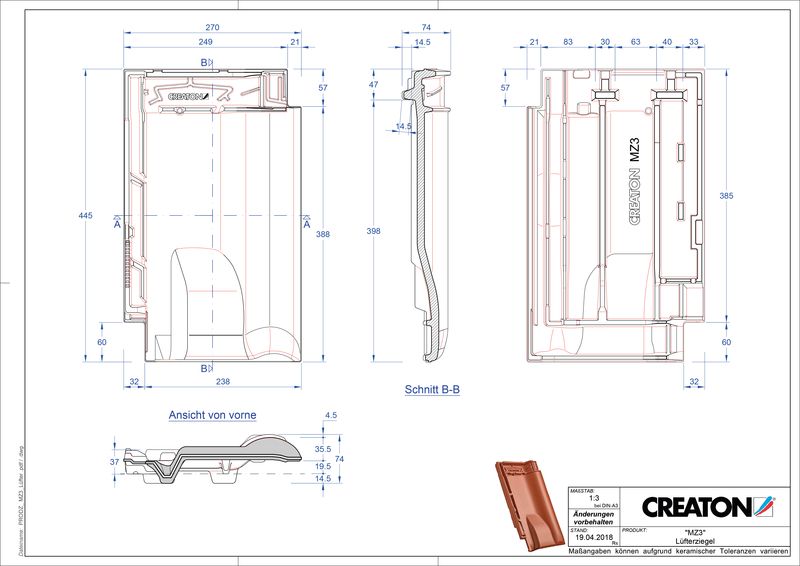

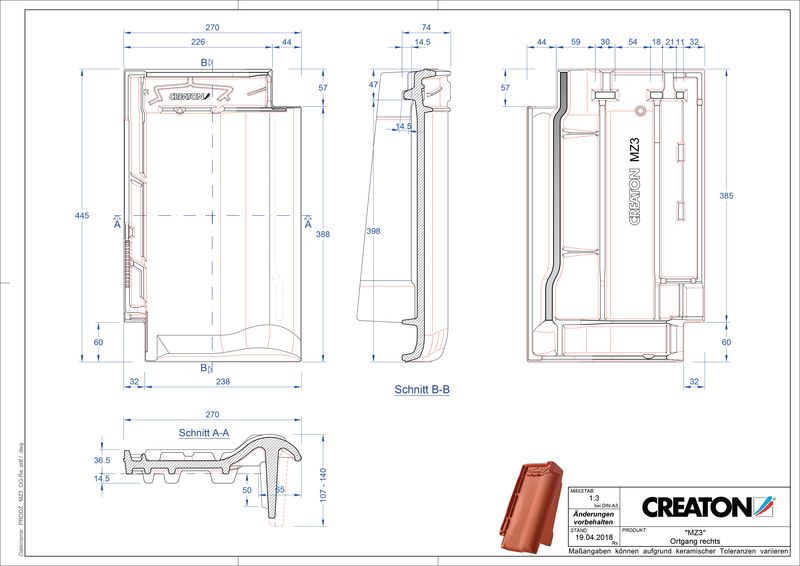

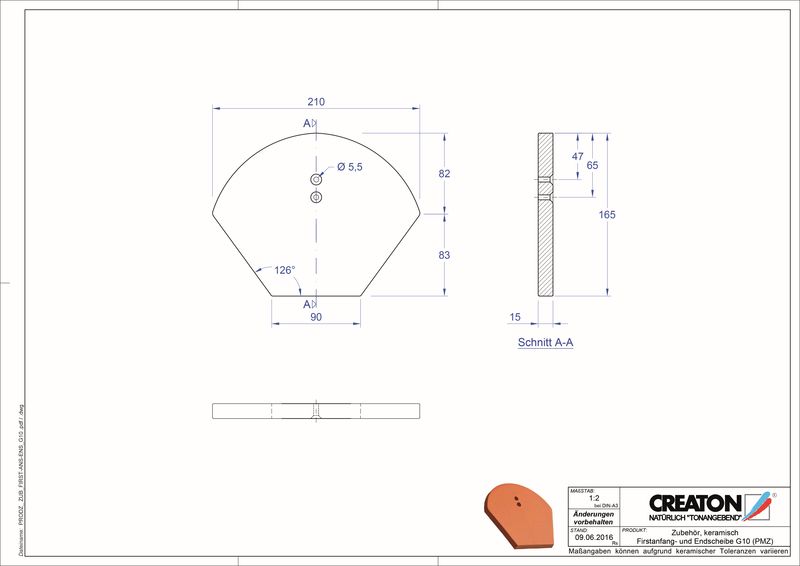

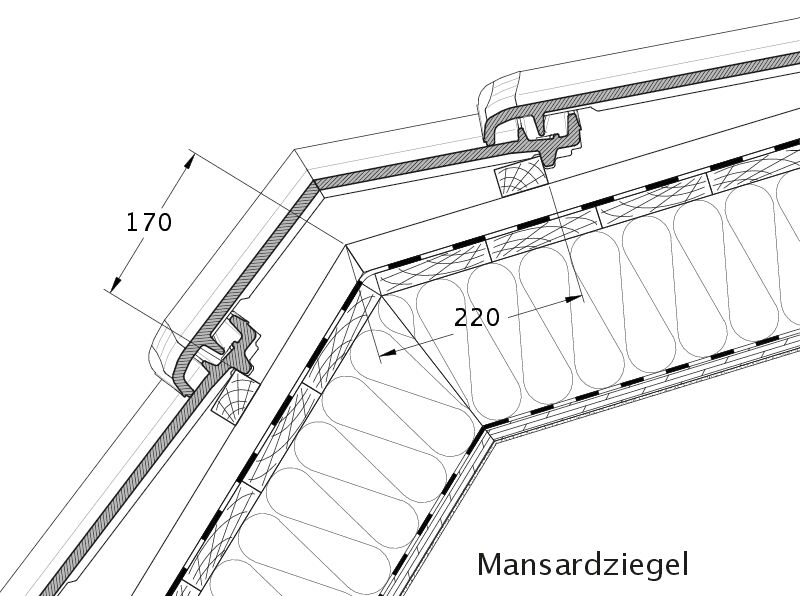

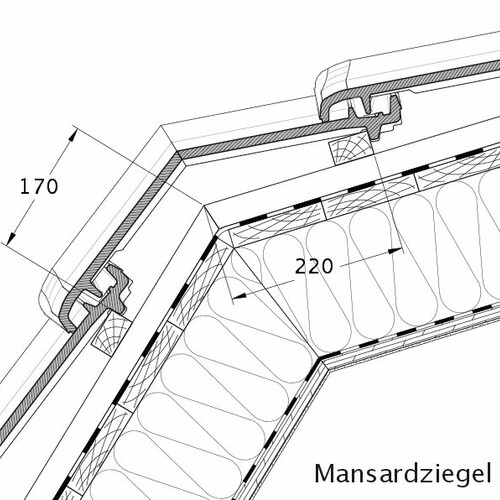

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



Nachylenie dachu - dla Polski

  • standardowe nachylenie dachu 22°
  • z membraną dachową na zakład ≥ 16°
  • z membraną dachową zgrzewaną/klejoną ≥ 14°
  • z wodoszczelną konstrukcją dachu ≥ 12°
  • z wodoodpornym podkładem ≥ 10°

LAF/FLA wartości

Wartości LAF/FLA w mm dla łat o wymiarach 30x50 mm

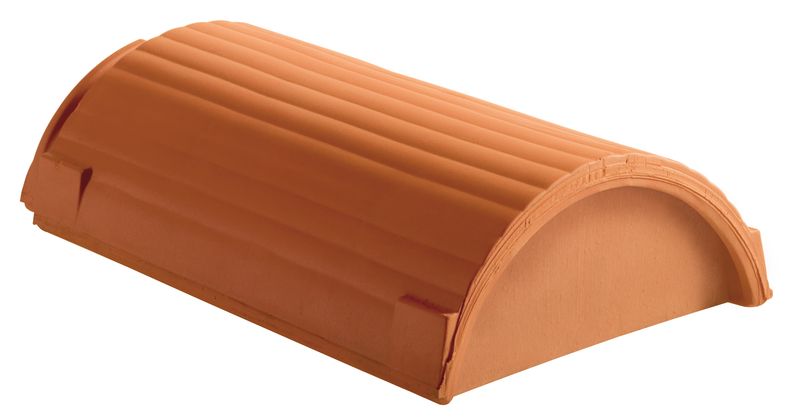

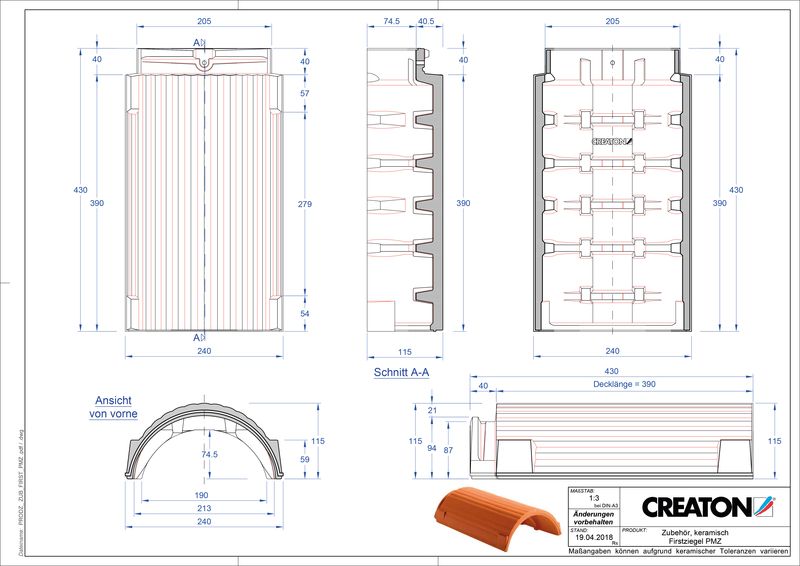

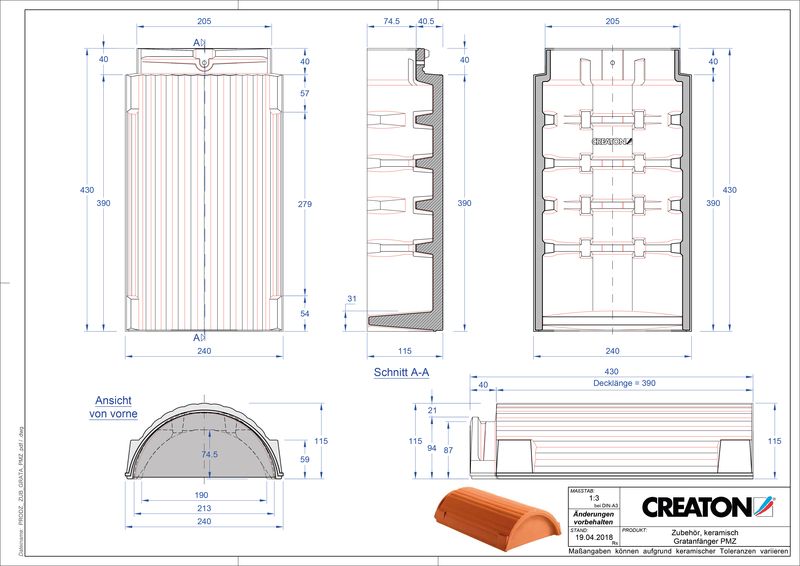

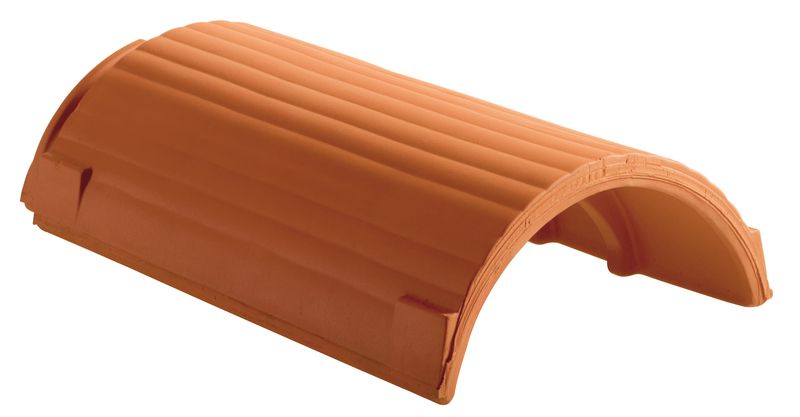

Zapotrzebowanie na gąsiory (ok.)DN10°15°20°25°30°35°40°45°50°55°
PMZ 2.6 szt./mLAF65605550454035251510
PMZ 2.6 szt./mFLA1251201151051009595909085
Wartości LAF/FLA w mm dla łat o wymiarach 40x60 mm
Zapotrzebowanie na gąsiory (ok.)DN10°15°20°25°30°35°40°45°50°
PMZ 2.6 szt./mLAF65605545403530155
PMZ 2.6 szt./mFLA135130125115110105105100100
Wartości LAF/FLA w mm dla łat o wymiarach 50x50 mm
Zapotrzebowanie na gąsiory (ok.)DN10°15°20°25°30°35°40°45°
PMZ 2.6 szt./mLAF605550403525205
PMZ 2.6 szt./mFLA145140135125120120120115
